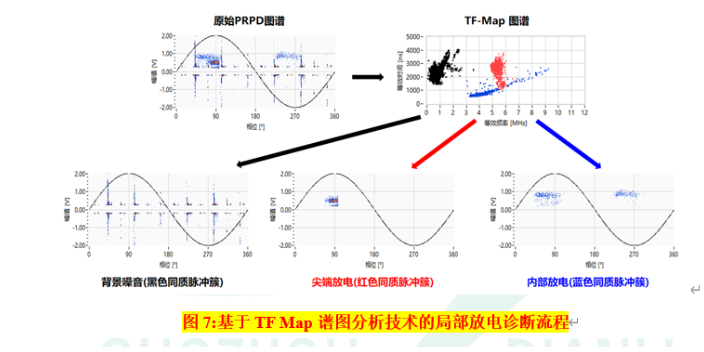

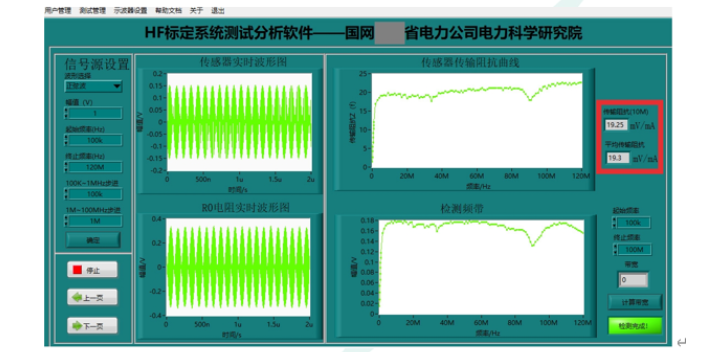

4.6智能分析界面智能分析界面功能包括?文件導入；?圖譜展示：等效時頻圖譜(TF-Map)、主PRPD圖譜、子PRPD圖譜、脈沖波形、波形頻譜；?參數展示：脈沖數、平均幅值、比較大幅值、峰值頻率等；?分組篩選：添加分組、刪除分組、重置分析、合并分組；（如下圖13、14所示）?放電類型識別。圖13：分組篩選-電暈放電圖14：分組篩選-其他(噪音)五、產品案例5.1現場安裝(a)山東濟南220kV黃彩II號線(b)河南洛陽新市區的10kV寨門1#(c)山東濟南220kV黃屯線(d)浙江紹興35kV九水1402線(e)河北省送變電有限公司高壓電纜耐壓同步局部放電監測技術服務圖15：現場安裝及交付圖片（圖a~d為代，圖e為第二代）杭州國洲電力科技有限公司局部放電識別方法。高抗局部放電性能

應用實例：1、耐壓定位進行GIS工頻或沖擊耐壓試驗，可在每個GIS間隔安裝一個無線傳輸超聲波局部放電監測單元，*需把監測單元設置為耐壓模式，并根據現場的背景噪聲設置觸發電平即可對耐壓過程中可能發生的擊穿放電進行定位。此時由于超聲波局部放電信號在穿過GIS盆式絕緣子時會有較大的衰減，根據每個監測單元所顯示出的信號幅值大小，就可判斷出發生擊穿的氣室。下圖為GZPD-2300系列分布式GIS耐壓同步局部放電監測與定位系統在某500kV變電站的使用現場。2、精確定位若要對設備的故障點進行精確定位，則需先通過粗略定位方式確定存在缺陷的氣室，然后在該氣室上較密集地布置超聲波局部放電監測單元并重新進行試驗，根據各個監測單元所監測到的信號傳播時差，即可精確判斷放電放生部位。下圖為在試驗大廳內開展沖擊耐壓試驗時的定位情況，其中黃色圓圈為模擬故障點，預先布置尖刺故障，圖中所標的數字為監測單元的編號。智能局部放電不達標的危害變壓器振動聲紋監測方法。

局部放電檢測方法：超聲法局部放電會引起分子間的劇烈碰撞，激發超聲波并在設備內部傳播。在設備殼體上安裝超聲波傳感器可檢測局部放電信號。超聲波傳感器內置壓電元件，可將局部放電產生的超聲波信號轉換為電壓信號，并傳輸至檢測電路。超聲法的檢測電路主要由去偶器（用于分離電源信號和超聲波信號）、信號放大器和濾波器構成。電力設備局部放電超聲波的時域和頻域信號如下圖所示，頻率范圍主要分布在50~400kHz。超聲法具有造價低、易于安裝、抗電磁干擾能力強、適用于局部放電定位的優點。

杭州國洲電力科技有限公司，專注于綜合智慧能源服務領域內發、輸、變、配、用、儲等全過程的各主設備的參量監測、數據分析和狀態診斷技術，合作方主要是領域內的各科研院所、專業院校、設備管理、工程服務、發電、設備制造等單位。我公司于2014年1月把研發部、生產部和技術服務部融合打造成“技術智造中心”，并在中心組建了專注于局部放電監測技術和振動聲學指紋監測技術的兩個技術組，成功研制出自主知識產權的、先進的局部放電和振動聲學指紋監測技術，在投運站場、制造廠區的電力設備上多年的大量運用，為電網的可靠運行提供了逐年增長的技術支持。GZPD-4D系列分布式局部放電監測與評價系統參數。

功能特點：GZPD-2300系列分布式GIS耐壓同步局部放電監測與定位系統同時支持有線傳輸和無線傳輸，保證監測的可靠運行；獨特的時鐘同步技術可保持各監測單元的信號嚴格同步，避免延遲偏差；本系統的每個監測單元既可以聯機使用，也可以單獨測試使用，自帶鍵盤輸入及LCD顯示屏，可以顯示必要的圖譜及特征數據；本系統可以同時顯示各個監測點的數據趨勢圖，能實時觀測各個監測點的局部放電數據，實現有效定位；所有監測單元采用電池供電，方便現場使用；采用UHF與AE綜合判斷，在耐壓試驗過程中，做到一次性準確判斷；本系統具有長時間、連續記錄監測數據功能，監測單元也能記錄所有監測數據。分布式局部放電監測環境。智能局部放電不達標的危害

根據 IEEE 所做的研究；在中壓和高壓系統中發生的大部分故障（80%）是由局部放電引起的。高抗局部放電性能

局部放電檢測方法：2.3特高頻法局部放電產生的電流脈沖上升時間和持續時間為納秒級，激發產生等值頻率處于特高頻300MHz～3GHz范圍的電磁波。目前，市場上大部分特高頻傳感器的檢測頻率范圍為300MHz～1.5GHz。由于信號微弱且頻率較高，特高頻法需將輸入信號經濾波電路、放大電路、積分電路調理后，傳輸至數據采集卡以供后續分析。同時，采用特高頻法時，需從軟件和硬件方面消除通信信號、照明電源信號等噪音。特高頻法具有靈敏度高、抗干擾能力強、適用于局部放電定位的優點。懸浮電位處產生的局部放電特高頻信號的相位圖譜（PRPD）如下圖所示，包含放電的幅值、相位、次數信息。高抗局部放電性能

杭州國洲電力科技有限公司坐落在浙江省杭州市拱墅區七古登208號B座三樓301室，是一家專業的電力技術、電力產品、高壓試驗設備、電氣設備、儀器儀表、五金工具、電力工具的技術開發、技術咨詢、技術服務;電力儀器儀表、電力設備、電氣設備的生產、制造、維修;儀器儀表、五金工具、電力工具、電氣設備、計算機軟件、電力設備的銷售;電力設備、電氣設備的租賃。含下屬分支機構經營范圍。(依法須經批準的項目，經相關部門批準后方可開展經營活動)公司。公司目前擁有專業的技術員工，為員工提供廣闊的發展平臺與成長空間，為客戶提供高質的產品服務，深受員工與客戶好評。杭州國洲電力科技有限公司主營業務涵蓋便攜手持在線綜合局部放電，便攜在線綜合振動聲學指紋，變壓器斷路器電纜高壓試驗，帶電檢測交接試驗技術服務，堅持“質量保證、良好服務、顧客滿意”的質量方針，贏得廣大客戶的支持和信賴。公司力求給客戶提供全數良好服務，我們相信誠實正直、開拓進取地為公司發展做正確的事情，將為公司和個人帶來共同的利益和進步。經過幾年的發展，已成為便攜手持在線綜合局部放電，便攜在線綜合振動聲學指紋，變壓器斷路器電纜高壓試驗，帶電檢測交接試驗技術服務行業出名企業。
